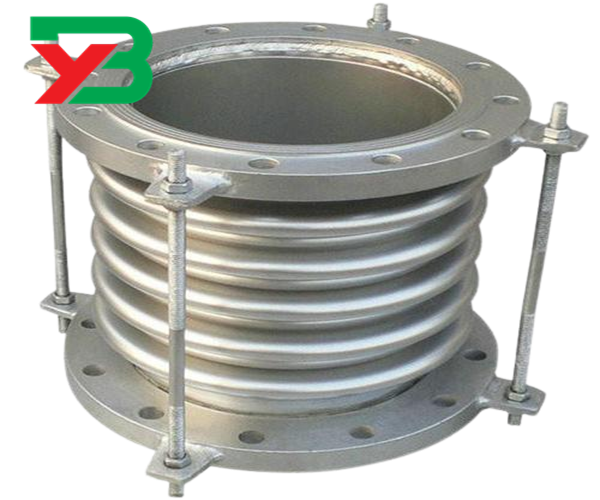

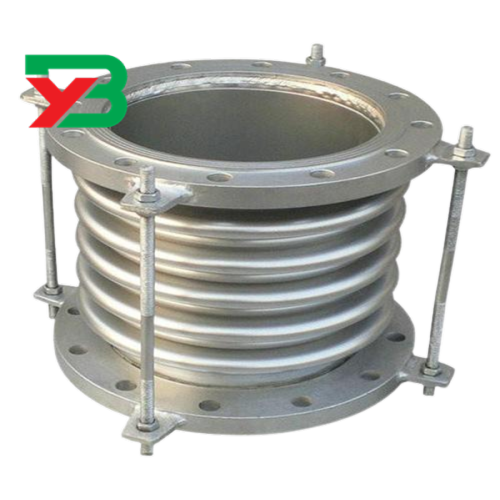

Tkany kompensator metalowy złącze rozszerzone rury

1 Metalowy kompensator falisty jest rodzajem kompensatora. Metalowa falista kompensator jest wykonany z austenitycznej stali nierdzewnej lub materiałów wymaganych przez użytkowników. Ma doskonałą elastyczność, odporność na korozję, oporność w wysokiej temperaturze (- 235 ℃ ~+450 ℃) i oporność pod wysokim ciśnieniem (do 32 MPa). Można go podłączyć w dowolnym kierunku w rurociągu w celu zrekompensowania temperatury, pochłaniania wibracji, zmniejszenia hałasu, zmiany kierunku podania średnim w celu wyeliminowania mechanicznego przemieszczenia między rurami lub rurami i sprzętem, podwójny metalowy wąż metalowy jest szczególnie odpowiedni dla elastycznych połączeń z połączeń Różne pompy, zawory itp. Z przemieszczeniem i wibracją.

2 Metalowa falista kompensator jest wykonany z różnych materiałów metalowych ze względu na różne zastosowania. Ze względu na różne materiały właściwości i zastosowania przetwarzanych rur falistych metalowych są również różne.

3

Istnieją dwa rodzaje mieszków używanych przez metalowy kompensator falisty, jeden to spiralna rura falista, druga to pierścieniowy kompensator fal

4 spiralny metalowy kompensator

5 Spiralna metalowa rura falista to rurowa skorupa z spiralnie rozmieszczonymi falami. Istnieje kąt helisy między dwoma sąsiednimi falami, a wszystkie fale mogą być połączone helisą.

6 Zacisany kompensator metalowy metalowy jest skorupą rurkową z zamkniętymi okrągłymi korurami. Fale są połączone szeregowo za pomocą okrągłych terenów. Pierścieniowa rura falista jest tworzona przez przetwarzanie płynnej rury lub spawanej rurki. Ze względu na metodę przetwarzania długość pojedynczej rury jest zwykle krótsza niż długość spiralnej rurki falistej. Zalety pierścieniowych mieszków to dobra elastyczność i niewielka sztywność.

7 Jako elastyczne dopasowanie rury odpornej na ciśnienie, metalowy kompensator falisty jest instalowany w systemie transportu cieczy, aby zrekompensować wzajemne przesunięcie końców łączących rur lub maszyn i urządzeń, pochłaniają energię wibracyjną i odgrywać rolę w redukcji wibracji i redukcji szumów . Ma wiele cech, takich jak dobra elastyczność, lekka waga, odporność na korozję, odporność na zmęczenie, oporność na wysoką i niską temperaturę.

9 Metalowe rury z falistością są wykonane z różnych materiałów metalowych ze względu na ich różne zastosowania. Ze względu na ich różne materiały właściwości i zastosowania przetwarzanych rur z falistością metalowych są również różne

Wydajność produktu

Jak opisano w tabeli (i). Nazwij materiał modelowy

Wydajność temperatury roboczej kodu

mosiądz

Mieszki H80 H-60 ​​℃ ～+100 ℃ mają niską elastyczność, dużą histereza i efekt po wyrażeniu oraz dobrą lut. Może być stosowany jako element pomiarowy w nienororyzacji i instrumentach o niskiej dokładności.

Tin Bronze

Z falta rura QSN6,5 ～ 0,1 x - 60 ℃ ～+100 ℃ ma dobrą elastyczność, wytrzymałość i odporność na korozję, małą histerezę i elastyczną następstwo, dobrą lutowalność i jest szeroko stosowana jako element pomiarowy.

Berylum brąz

Porona falisty QBE2P - 60 ℃ ~+150 ℃ ma bardzo małą histerezę i elastyczną efekt oraz o wysokiej stabilności sprężystości, odporność na korozję i niemagnetykę. Jest stosowany głównie w precyzyjnych instrumentach pomiarowych.

Stal nierdzewna

Rura falista 1CR18NI9TI G-194 ℃ ～+400 ℃ ma wysoką wytrzymałość zmęczenia i odporność na korozję oraz dobrej wydajności spawania. Może być stosowany jako pomiar, uszczelnienie, łączenie i kompensacyjne element w pożywce żrący.
