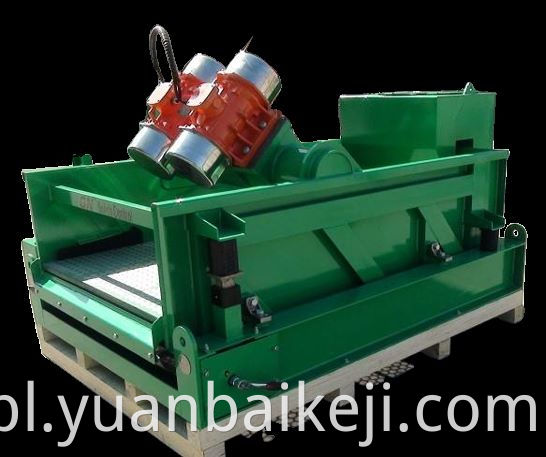

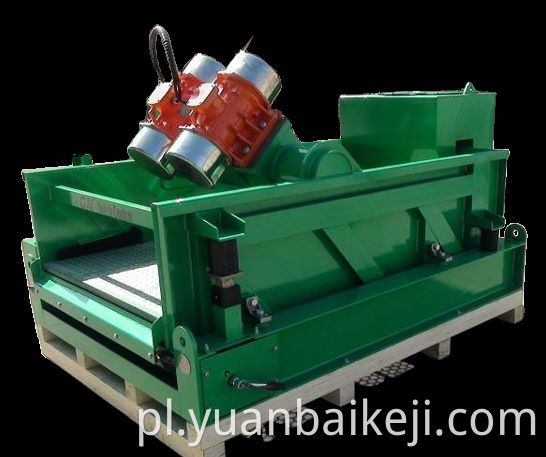

Łupek łupkowy Shał Shale do wiercenia kontroli stałej

Wiernikowy shaker płyny to główny stały sprzęt kontrolny do wiercenia systemu oczyszczania błota,
Stosuje się importowany silnik wibracyjny, który jest odpowiedni do oczyszczania płynu do wiercenia pojedynczego, podwójnego lub potrójnego oleju, a wytrząsarka łupkowa płynu wiertniczego może być również używana do wytrząsarki łupkowej z błota. Wiernikowy shaker łupkowy ma wysoką intensywność wibracji, duży obszar przesiewowy, regulowany kąt skrzynki ekranu, kompaktową strukturę i doskonałą wydajność. Wiernikowy wytarcia łupkowa jest szeroko stosowana w wierceniu ropy, bezkorodowe kierunkowe przejście, wiercenie metanu węglowego, wiercenie gazu łupkowego, ochrona środowiska osadu rzecznego i inne pola oczyszczania błota

Kształt i typ
Również edytuj
Audycja
Wiernikowy shaker łupkowy to konwencjonalny sprzęt używany do oddzielenia fazy stałej od krążącego płynu wiertniczego. Istnieje wiele kształtów i rodzajów shakerów łupków, w tym:
jeden
Płyn wiertący przepływa na kwadratowej lub prostokątnej szmatce sitowej;
dwa
Płyn wiertący przepływa wzdłuż środka obrotowego, niebrutnego cylindrycznego tkaniny z ekranu;
trzy
Płyn wiercenia przepływa od środka na obrzeże na okrągłym szmatce ekranu.
Chociaż wypróbowano wibracyjne ekrany innych kształtów, nie zostały one skomercjalizowane. Większość shakerów łupków używa prostokątnej tkaniny ekranowej. Duże stałe cząstki są usuwane w dolnym końcu wibracji. Małe stałe cząsteczki i płyn wiertący przepływają przez powierzchnię ekranu i ponownie wchodzą do układu krążącego. Solidna z płynem wiertniczym większym niż 74 mikronów jest niekorzystna dla wydajności płynu wiertniczego. Na tej podstawie sformułowano ekran wibracyjny API200. Tylko 3% materiałów ważenia, które spełniają kryteria klasyfikacji API, ma wielkość cząstek większą niż 74 mikronów. W tym rozmiarze większość barytów zostanie usunięta z płynu wiertniczego, co poważnie wpłynie na wydajność płynu wiertniczego i kosztów wiercenia.

Struktura
Wiernikowy wytrząsarka do łupków płynów składa się głównie z podstawy, pudełka z ekranem, ekranem, zbiornikiem rejestrowania błota, ekscytującego silnika, sprężyny tłumienia, przełącznika sterowania, urządzenia regulacyjnego itp.
1. Pudełko ekranowe: skrzynka ekranowa jest wykonana z miękkiej (twardej) zaczepowanej siatki ekranu i ramy, które są dokręcone śrubami lub strukturą bloku w kształcie klina, dzięki czemu napięcie jest bezpieczne i niezawodne, a siatka ekranu nie jest łatwo uszkodzony. Ten węzeł jest niezawodny, łatwy w obsłudze i prosty w utrzymaniu.
2. Jednostka rejestrowania błota: Projekt optymalizacji struktury jest przeprowadzany w odniesieniu do zagranicznych znanych marek. Efekt bufora błota jest dobry, a żywotność serwisowa siatki ekranu jest przedłużona.
3. Jednostka zasilająca: składa się z wiązki wzbudzenia wstrząsu i dwóch silników wibracyjnych odpornych na eksplozję marki, o niskim szumie wibracyjnym, stabilnym efektowi operacji, długiej żywotności obsługi oraz wygodnej instalacji i konserwacji.
4. Urządzenie tłumienia: kompozytowa konstrukcja gumowa o wysokiej wytrzymałości, dobra stabilność, dobry efekt tłumienia i niski hałas.
5. Dostosowanie urządzenia: Przyjmuje konstrukcję regulacyjną pod śrubą ołowiową, z wysoką precyzją regulacji, dobrą stabilnością oraz prostą i wygodną obsługą.
6. Urządzenie kontrolne: Użyj marki odpornych na eksplozję lub nieodpromagające się eksplozji urządzenia sterujące, z dobrą wydajnością bezpieczeństwa, silną wydajność ochrony uruchamiania depresji i długiej żywotności serwisowej.

zasada działania
1. Wierienca wytrząska łupkowa jest głównym stałym sprzętem sterującym w systemie sterowania fazą stałą w wierceniu, który obsługuje 74 μłów stałych cząstek stałych powyżej m.
2. Wiernikowy shaker łupkowy płynu opiera się na ruchu liniowym, ruchu okrągłym lub eliptycznym ścieżce ruchu wytwarzanego przez silnik wibracyjny przez wiązkę wzbudzenia pod działaniem mimośrodowej siły blokowej. Kąt między pionową linią dwóch silników a ekranem jest kąt lub linia prosta, tak że kierunek obrotu dwóch silników wzbudzenia jest odwrotny, a siła wzbudzenia generowana przez ich wzajemną operację jest przesunięta w kierunku x, A siła wzbudzenia wynosi zero. W kierunku Y, ekscytujące siły dwóch silników są wypełnione, aby napędzać całe górne i dolne skrzynki ekranowe, aby poruszać się w przód iw tył wzdłuż osi Y, a jednocześnie błoto na powierzchni ekranu jest wyrzucane wzdłuż Oś y, a następnie porusza się do przodu, gdy spada swobodnie. W ten sposób błoto jest ciągle wyrzucane w górę i w dół, aby błoto poruszało się do przodu. Płuć cieczy przecieka w zbiorniku błotnym przez ekran, a niektóre stałe cząsteczki w błonie większe niż otwory siatkowe są sprawdzane, aby odgrywać rolę oczyszczania błota.
