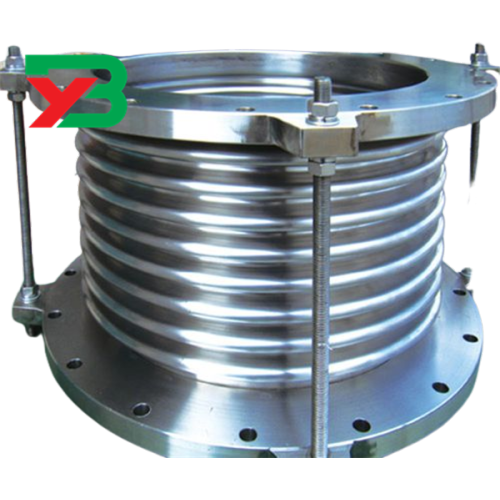

Metalowy kompensator ze stali nierdzewnej

1 Metalowa falista kompensator jest rodzajem kompensatora. Metalowa falista kompensator jest wykonany z austenitycznej stali nierdzewnej lub materiałów wymaganych przez użytkowników. Ma doskonałą elastyczność, odporność na korozję, oporność w wysokiej temperaturze (- 235 ℃ ~+450 ℃) i rezystancję wysokiego ciśnienia (do 32 MPa). Można go połączyć w dowolnym kierunku w rurociągu w celu zrekompensowania temperatury, pochłaniania wibracji, zmniejszenia hałasu, zmiany kierunku porodu w celu wyeliminowania mechanicznego przemieszczenia między rury lub wyposażenia, podwójny metalowy metalowy wąż Różne pompy, zawory itp. Z przemieszczeniem i wibracjami.

2 Metalowy kompensator falisty jest wykonany z różnych materiałów metalowych ze względu na różne zastosowania. Ze względu na różne materiały właściwości i zastosowania przetwarzanych rur z falistością metalowych są również różne.

3

Istnieją dwa rodzaje mieszków używanych przez metalowy kompensator falisty, jedna to spiralna rura falisty, druga to pierścieniowy kompensator falisty

4 spiralny metalowy kompensator

5 Spiralna metalowa rura falista to rurowa skorupa z spiralnie rozmieszczonymi falami. Istnieje kąt helisy między dwoma sąsiednimi falami, a wszystkie fale mogą być połączone helisą.

6 Zacisany kompensator metalowy metalowy jest ruwkową skorupą z zamkniętymi okrągłymi korurami. Fale są połączone szeregowo przez okrągłe tereny. Pierścieniowa rura falista jest tworzona przez przetwarzanie płynnej rury lub spawanej rurki. Ze względu na metodę przetwarzania długość pojedynczej rury jest zwykle krótsza niż długość spiralnej rurki falistej. Zalety pierścieniowych mieszków to dobra elastyczność i niewielka sztywność.

7 Jako elastyczne dopasowanie rur odpornych na ciśnienie, metalowy kompensator falisty jest instalowany w systemie transportu cieczy, aby zrekompensować wzajemne przesunięcie końców łączących rur lub maszyn i urządzeń, pochłania energię drgań i odgrywać rolę w redukcji wibracji i redukcji szumów . Ma wiele cech, takich jak dobra elastyczność, lekka waga, odporność na korozję, odporność na zmęczenie, opór o wysokiej i niskiej temperaturze.

9 Metalowe rurki są wykonane z różnych materiałów metalowych ze względu na ich różne zastosowania. Ze względu na ich różne materiały właściwości i zastosowania przetwarzanych rur z falistością metalowych są również różne

Wydajność produktu

Jak opisano w tabeli (i). Nazwij materiał modelowy

Wydajność temperatury roboczej kodu

mosiądz

Bellows H80 H-60 ​​℃ ～+100 ℃ mają niską elastyczność, dużą histereza i efekt po wyrażeniu oraz dobrą lutowalność. Może być stosowany jako element pomiarowy w nie korozyjnej medium i instrumentach o niskiej dokładności.

Tin Bronze

Znacząca rura QSN6,5 ～ 0,1 x - 60 ℃ ～+100 ℃ ma dobrą elastyczność, wytrzymałość i odporność na korozję, małą histereza i elastyczne następcze, dobrą lutowalność i jest szeroko stosowana jako element pomiarowy.

Berylum brąz

Porona falisty QBE2P - 60 ℃ ~+150 ℃ ma bardzo małą histerezę i elastyczną efekt oraz o wysokiej stabilności sprężystości, odporność na korozję i niemagnetyczne. Jest stosowany głównie w bardzo precyzyjnych instrumentach pomiarowych.

Stal nierdzewna

Rura falista 1CR18NI9TI G-194 ℃ ～+400 ℃ ma wysoką wytrzymałość zmęczenia i odporność na korozję oraz dobrą wydajność spawania. Może być stosowany jako pomiar, uszczelnienie, łączenie i kompensacyjne element w pożywce żrący.
